اهمیت شینه 6 پیچ در تابلوهای با تراکم بالا

در طراحی و ساخت تابلوهای برق صنعتی، به‌ویژه در سیستم‌هایی که نیاز به توزیع ایمن و مطمئن جریان‌های الکتریکی بالا و تعداد اتصالات زیاد وجود دارد، استفاده از شینه‌های هادی (Busbars) یک ضرورت اساسی است. شینه مسی 6 پیچ نول و ارت (Neutral and Earth Busbar) به عنوان یک نقطه اتصال مرکزی و قابل اعتماد، نقش حیاتی در مدیریت اتصالات سیم‌ها و کابل‌های اصلی و فرعی ایفا می‌کند.

در تابلوهایی با تراکم بالا (مانند MDB – Main Distribution Boards)، تعداد ورودی‌ها و خروجی‌ها به شدت افزایش می‌یابد. استفاده از شینه‌های استاندارد با تعداد پیچ کمتر ممکن است منجر به ازدحام اتصالات، افزایش مقاومت در محل اتصال و در نهایت، افزایش حرارت و کاهش ایمنی سیستم شود. شینه 6 پیچ با فراهم آوردن شش نقطه اتصال مجزا و مستحکم، این چالش‌ها را به طور مؤثری برطرف می‌سازد. این طراحی نه تنها ظرفیت اتصال را بالا می‌برد، بلکه امکان مدیریت بهتر فازها، نول و ارت را در یک فضای محدود فراهم می‌آورد.

۲. مزایای کلیدی شینه مسی 6 پیچ نول و ارت

انتخاب شینه 6 پیچ نسبت به نمونه‌های سنتی، مزایای فنی و عملیاتی متعددی را به همراه دارد که مستقیماً بر عملکرد و طول عمر تابلو برق تأثیر می‌گذارد:

۲.۱. ظرفیت اتصال بیشتر و سازماندهی بهتر

وجود 6 نقطه اتصال به معنای توانایی اتصال همزمان کابل‌ها و سیم‌های بیشتری در یک نقطه مشترک است. این امر به‌ویژه برای تابلوهای نول و ارت که اغلب میزبان ورودی اصلی، اتصالات توازن، و سیم‌های حفاظتی متعدد هستند، حیاتی است. این ویژگی به مهندسین برق اجازه می‌دهد تا سیم‌کشی را منظم‌تر و با فاصله مناسب بین اتصالات انجام دهند.

۲.۲. کاهش مقاومت تماسی و حرارت

هر نقطه اتصال بر روی شینه، یک نقطه احتمالی برای افزایش مقاومت تماسی (Contact Resistance) است. با توزیع بار بر روی 6 نقطه به جای 2 یا 4 نقطه، سطح تماس مؤثر افزایش یافته و مقاومت کلی در آن بخش کاهش می‌یابد. این کاهش مقاومت مستقیماً منجر به:

• کاهش تولید حرارت اضافی ( P = I^2 R ).
• حفظ یکپارچگی مکانیکی و الکتریکی در طولانی مدت.

۲.۳. تحمل جریان بالاتر (High Current Rating)

به دلیل خلوص بالای مس و سطح تماس بیشتر، شینه 6 پیچ قادر به هدایت ایمن‌تر جریان‌های اسمی بالاتر است. این ویژگی آن را برای تابلوهای اصلی توزیع که جریان‌های صدها آمپری را جابجا می‌کنند، ایده‌آل می‌سازد.

۲.۴. افزایش اطمینان و قابلیت اطمینان

استفاده از اتصالات محکم‌تر و تعداد نقاط بیشتر، ریسک شل شدن پیچ‌ها به دلیل لرزش‌ها یا انبساط و انقباض حرارتی را کاهش می‌دهد و در نتیجه، اطمینان بیشتری به عملکرد حفاظتی و توزیعی سیستم داده می‌شود.

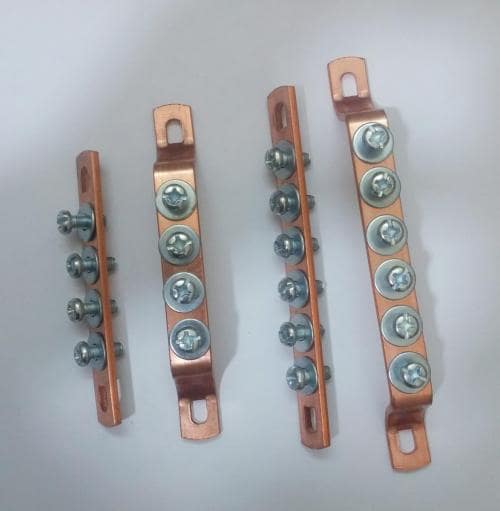

۳. مشخصات فنی شینه مسی 6 پیچ نول و ارت

مشخصات فنی دقیق، تضمین‌کننده عملکرد صحیح شینه در شرایط عملیاتی سخت است. تولیدکنندگان معتبر بر روی این موارد تمرکز ویژه‌ای دارند:

۳.۱. جنس و خلوص مواد

• جنس پایه: مس (Copper) خالص.
• خلوص: معمولاً مس 99.9% (High Purity Electrolytic Copper). خلوص بالا تضمین کننده کمترین مقاومت الکتریکی ممکن است.

۳.۲. پوشش سطحی (Plating)

برای جلوگیری از اکسیداسیون سریع مس در محیط‌های مرطوب و تضمین هدایت الکتریکی پایدار در طول زمان، پوشش‌دهی ضروری است:

• آبکاری نیکل (Nickel Plating): رایج‌ترین و مؤثرترین پوشش برای افزایش سختی سطح، مقاومت در برابر سایش در هنگام سفت کردن پیچ و جلوگیری از تشکیل لایه اکسیدی (آندی) روی مس.
• آبکاری قلع (Tin Plating): گاهی اوقات برای بهبود سازگاری با سیم‌های آلومینیومی (در صورت نیاز به اتصال مستقیم) یا در محیط‌های با رطوبت بسیار بالا استفاده می‌شود.

۳.۳. ساختار و ابعاد

• تعداد پیچ: 6 نقطه اتصال مجزا برای حداکثر انعطاف‌پذیری.
• قطر سوراخ‌ها: مطابق با استانداردهای پیچ‌های مورد استفاده در تابلوها (معمولاً M6 یا M8).
• ابعاد فیزیکی: ضخامت، عرض و طول شینه بر اساس ظرفیت جریان مورد نیاز محاسبه می‌شوند. به عنوان مثال، شینه‌های با عرض بیشتر، قابلیت دفع حرارت بهتری دارند.

۳.۴. قابلیت تحمل جریان اسمی

ظرفیت حمل جریان (Amperage Rating) شینه مستقیماً به ابعاد (ضخامت و عرض) و کیفیت پوشش آن بستگی دارد. شینه‌های 6 پیچ معمولاً برای بارهای سنگین طراحی شده و می‌توانند جریان‌هایی در محدوده 150 آمپر تا 350 آمپر یا بیشتر را بسته به ابعاد فیزیکی خود تحمل کنند.

[ \text{ظرفیت جریان} \propto \text{سطح مقطع} \times \text{میزان تهویه} ]

۴. کاربردهای اصلی شینه مسی 6 پیچ نول و ارت

شینه 6 پیچ به دلیل ویژگی‌های فنی برتر، در محیط‌هایی که استانداردسازی و قابلیت اطمینان حیاتی است، به کار گرفته می‌شود:

۴.۱. تابلوهای اصلی توزیع (MDB)

در این تابلوها، جریان ورودی اصلی و توزیع بین تابلوهای فرعی رخ می‌دهد. شینه‌های نول و ارت در MDB باید بالاترین ظرفیت را داشته باشند تا بتوانند جریان‌های نامی بالا و همچنین جریان‌های اتصال کوتاه احتمالی را تحمل کنند.

۴.۲. تابلوهای کنترلی سنگین و موتور سنترها (MCC)

در محیط‌های صنعتی که چندین درایو فرکانس متغیر (VFD)، کنتاکتورها و تجهیزات کنترلی با نیاز به اتصال زمین قوی استفاده می‌شوند، شینه 6 پیچ اطمینان می‌دهد که نویزهای الکتریکی (EMI/RFI) به حداقل رسیده و مسیر ارت مناسبی برای تخلیه ایمن فراهم می‌شود.

۴.۳. سیستم‌های فتوولتائیک (سولار)

استفاده از این شینه‌ها در جعبه‌های تجمیع (Combiner Boxes) و تابلوهای خروجی اینورترها ضروری است تا سیم‌کشی‌های متعدد پنل‌های خورشیدی به صورت ایمن به شینه‌های نول (در سیستم‌های زمین شده) و ارت متصل شوند.

۴.۴. سیستم‌های توزیع برق اضطراری (UPS و ژنراتور)

در سیستم‌هایی که نیاز به انتقال سریع و بدون وقفه بار وجود دارد، شینه‌های با کیفیت بالا تضمین می‌کنند که اتصالات نول و ارت حتی در لحظه تغییر منبع تغذیه پایدار باقی بمانند.

۵. نکات تخصصی در انتخاب و خرید شینه مسی 6 پیچ

برای دستیابی به بهترین عملکرد و طول عمر تابلو برق، توجه به جزئیات فنی در زمان خرید شینه مسی 6 پیچ امری ضروری است:
